ProForm - PERFORMANCE 750

Exploded Diagrams

loader

Parts not in the list may no longer be available new, we may have it used - you can send us an inquiry support@hydrafitnessexchange.com

Search on this page by part name

Catalog #
MPN
Part List Key
Quantity On Model
Part Description
Notes
Available Used
Model Compatibility List
New price
Roller Rear 1002809 263724 0 1 Roller Rear Yes Model Compatibility List $119.00 / Each

26
Treadbelt 1002998 263241 0 1 Treadbelt No Model Compatibility List $71.40 / Each

23
Incline Frame 1003836 313031 0 1 Incline Frame No Model Compatibility List $66.83 / Each

3
#8 X 3/4 1004394 013322 0 1 #8 X 3/4" Foot Pedal Screw No Model Compatibility List $5.99 / Each

RPM Speed Sensor Reed 2 Terminal Wire 1009687 185207 0 1 RPM Speed Sensor Reed 2 Terminal Wire Yes Model Compatibility List $29.99 / Each

47
Star Washer 1010876 014064 0 1 Star Washer No Model Compatibility List $11.99 / Each

Star Lock Washer 1011510 014157 0 1 Star Lock Washer Yes Model Compatibility List $11.99 / Each

Nylock Jam Nut 3/8 1011523 133945 0 1 Nylock Jam Nut 3/8" Yes Model Compatibility List $11.99 / Each

2
M4 Locknut 1011776 012152 0 1 M4 Locknut Yes Model Compatibility List $11.99 / Each

146235 243680 2 #8 X 3/4" SILVER SCREW No Model Compatibility List $0.10 / Each

2
5/16-18 101720 183025 3 5/16-18" X 1" PATCH BUTTON HEAD SCREW No Model Compatibility List $5.54 / Each

2
1/4 102957 183246 4 1/4" x .5" Button Head Screw Yes Model Compatibility List $1.14 / Each

2
M8 X 42MM BOLT 118785 180007 5 M8 X 42MM BOLT No Model Compatibility List $2.57 / Each

2
Screw #8 X 1/2 1004209 013576 5 1 Screw #8 X 1/2" Yes Model Compatibility List $1.99 / Each

1
113649 333349 6 M8 X 50MM BOLT No Model Compatibility List $1.91 / Each

2
3/8 100123 163045 7 3/8" STAR WASHER Part # 3 On Drawing Yes Model Compatibility List $0.50 / Each

2
Star Lock Washer 3/8 1010919 163045 8 1 Star Lock Washer 3/8" Yes Model Compatibility List $0.50 / Each

2
Star Washer 5/16 100449 014149 9 1 Star Washer 5/16" Yes Model Compatibility List $12.99 / Each

3/8 100136 012149 10 3/8" HEX LOCK NUT No Model Compatibility List $1.79 / Each

3/8 106105 123494 11 3/8" X 3 1/2" BUTTON HEAD SCREW BOLT Yes Model Compatibility List $9.33 / Each

1
1/4 102396 364027 12 1/4" X 2 1/2" BOLT Yes Model Compatibility List $12.99 / Each

1
Idler Pulley Nut 1010877 100427 12 1 Idler Pulley Nut Yes Model Compatibility List $0.46 / Each

2,40
3/8 113563 296273 13 3/8" X 1 3/8" BOLT Yes Model Compatibility List $3.83 / Each

2
1/2 102453 301975 14 1/2" X 2 1/4" BOLT No Model Compatibility List $5.38 / Each

2
102783 284929 15 #8 X 1" SCREW No Model Compatibility List $0.29 / Each

2
#8 X 3/4 100132 013607 16 #8 X 3/4" TRUSS HEAD SCRW Yes Model Compatibility List $0.22 / Each

1
3/8 100134 179767 17 3/8"X1 3/4" BOLT INC TOP Yes Model Compatibility List $43.87 / Each

2
113366 295757 18 1/4" MOTOR SCREW No Model Compatibility List $1.11 / Each

2,1
#8 X 1/2 100137 136728 19 #8 X 1/2" SCREW Yes Model Compatibility List $0.30 / Each

2
PLATFORM BOLT, REAR 100253 137224 20 PLATFORM BOLT, REAR No Model Compatibility List $2.20 / Each

2
104791 013523 21 1/4" X 2" SCREW No Model Compatibility List $1.14 / Each

5/16 102454 298484 22 5/16" BOLT,FLASH TM11-200 Yes Model Compatibility List $12.00 / Each

2
#8 X 1/2 100120 186819 23 #8 X 1/2" SCREW Yes Model Compatibility List $0.42 / Each

2
1/2 100258 013423 24 1/2" TAP SCREW No Model Compatibility List $1.24 / Each

1
100129 195683 26 3/8" X 2 1/2" BOLT Yes Model Compatibility List $12.19 / Each

2
100264 146427 27 1" TEK SCREW No Model Compatibility List $0.28 / Each

2
M8 X 25MM WASHER 100695 152478 28 M8 X 25MM WASHER Yes Model Compatibility List $0.75 / Each

2
#8 STAR WASHER 100141 014157 29 #8 STAR WASHER Yes Model Compatibility List $1.17 / Each

1
#8 HOOD CLIP 100032 133333 31 #8 HOOD CLIP Yes Model Compatibility List $0.65 / Each

1,2,9,46
3/8 100031 119425 32 3/8" HEX JAM NUT Yes Model Compatibility List $0.55 / Each

2
102773 203451 34 5/16" CAGE NUT No Model Compatibility List $2.75 / Each

2,3
PLATFORM CUSHION 146140 321625 35 PLATFORM CUSHION Yes Model Compatibility List $22.20 / Each

3
100037 305284 36A LATCH WARNING DECAL No Model Compatibility List $1.50 / Each

7,3,1,40
113405 323074 36B WARNING DECAL 16LANG No Model Compatibility List $37.14 / Each

7,3
IDLER ROLLER 111823 263724 37 IDLER ROLLER Yes Model Compatibility List $102.56 / Each

26
113568 315167 38 WALKING PLATFORM No Model Compatibility List $145.42 / Each

15
Nylock Nut 1010890 119425 38 1 Nylock Nut Yes Model Compatibility List $0.55 / Each

2
WALKING BELT 113569 263241 39 WALKING BELT No Model Compatibility List $121.28 / Each

23
146270 344682 40 LEFT FOOT RAIL No Model Compatibility List $95.19 / Each

9
146271 344683 41 RIGHT FOOT RAIL No Model Compatibility List $95.19 / Each

9
BELT GUIDE 100147 198639 42 BELT GUIDE Yes Model Compatibility List $4.44 / Each

15,40
RUBBER GROMMET 102459 298474 43 RUBBER GROMMET No Model Compatibility List $1.52 / Each

2,40
REED SWITCH WIRE 100080 185207 44 REED SWITCH WIRE Yes Model Compatibility List $13.34 / Each

47
DRIVE ROLLER/PULLEY 119070 322428 45 DRIVE ROLLER/PULLEY Yes Model Compatibility List $131.82 / Each

26
113387 219527 46 MOTOR BUSHING No Model Compatibility List $0.96 / Each

8,2
113388 224346 47 MOTOR ISOLATOR No Model Compatibility List $2.16 / Each

3,1
113573 284195 48 FRAME SPACER No Model Compatibility List $0.76 / Each

2,3,4,5,6
ROLLER MAGNET 100081 113842 49 ROLLER MAGNET Yes Model Compatibility List $1.10 / Each

8,1
RSW CLAMP 100079 131090 50 RSW CLAMP Yes Model Compatibility List $0.46 / Each

4,5,6,2,1,47
DRIVE MOTOR BELT 113571 307209 51 DRIVE MOTOR BELT Yes Model Compatibility List $39.75 / Each

1
119071 344684 52 DRIVE MOTOR No Model Compatibility List $240.44 / Each

10
100469 210461 53 FILTER No Model Compatibility List $145.78 / Each

1
Belt Guide 1008212 198639 53 1 Belt Guide Yes Model Compatibility List $4.44 / Each

15,40
113606 313100 54 FILTER BRACKET No Model Compatibility List $63.72 / Each

2,3,4,5,6
113625 348659 56 STORAGE LATCH No Model Compatibility List $230.50 / Each

1
RIGHT REAR FOOT 113626 315989 57 RIGHT REAR FOOT Yes Model Compatibility List $15.52 / Each

9
LEFT REAR FOOT 113627 315988 58 LEFT REAR FOOT Yes Model Compatibility List $19.92 / Each

9
146239 332138 59 MOTOR HOOD No Model Compatibility List $117.02 / Each

9
113564 314620 60 HOOD ACCENT No Model Compatibility List $18.50 / Each

9,4,5,6
INCLINE FRAME WASHER 100144 283997 61 INCLINE FRAME WASHER No Model Compatibility List $1.23 / Each

2,3,10
Transport Wheel 1009938 139090 61 1 Transport Wheel Yes Model Compatibility List $2.11 / Each

8,45
INCLINE FRAME 113579 313031 62 INCLINE FRAME No Model Compatibility List $73.51 / Each
Out Of Stock
3
113580 313080 63 INCLINE MOTOR No Model Compatibility List $135.54 / Each
Out Of Stock
10
100487 222258 64 WHEEL SPACER No Model Compatibility List $1.24 / Each

2,8,3,4,5,6
146144 326877 65 CONTROLLER No Model Compatibility List $117.01 / Each

7,8
113597 313549 66 ELECTRONICS BRACKET No Model Compatibility List $14.75 / Each

2,3,4,5,6
113630 331856 67 BELLY PAN No Model Compatibility List $125.48 / Each

1
100060 250627 68 POWER SWITCH No Model Compatibility List $11.90 / Each

4,5,6,1
105119 327046 69 POWER CORD DRAWING No Model Compatibility List $0.00 / Each
Out Of Stock
4,5,6
113648 348651 70 LATCH CROSSBAR No Model Compatibility List $93.07 / Each

1
8 100063 016057 71 8" CABLE TIE No Model Compatibility List $1.30 / Each

1
RECEPTACLE 100070 242387 72 RECEPTACLE Yes Model Compatibility List $11.36 / Each

4,5,6,1
113582 306980 73 BELLY PAN PLATE No Model Compatibility List $1.78 / Each

1
146240 332136 74 LEFT HANDRAIL No Model Compatibility List $78.00 / Each

9,3
146241 332137 75 RIGHT HANDRAIL No Model Compatibility List $78.00 / Each

9,3
HANDRAIL CAP 102798 257191 76 HANDRAIL CAP Yes Model Compatibility List $5.25 / Each

3,9
113631 339913 77 UPRIGHT WIRE No Model Compatibility List $82.85 / Each

3,4,5,6
146242 331731 78 LEFT UPRIGHT No Model Compatibility List $156.30 / Each

3
146243 332117 79 RIGHT UPRIGHT No Model Compatibility List $156.30 / Each

3
PULSE CROSSBAR 122145 306291 80 PULSE CROSSBAR Yes Model Compatibility List $130.00 / Each

12,13,14,40
BASE CAP 112084 314515 81 BASE CAP Yes Model Compatibility List $3.38 / Each

3,9
100178 252433 82A WARNING DECAL No Model Compatibility List $0.47 / Each

1,3,7
113424 323073 82B CAUTION DECAL 16LANG No Model Compatibility List $40.41 / Each

7,3
UPRIGHT GROMMET 100182 227199 83 UPRIGHT GROMMET Yes Model Compatibility List $1.55 / Each

1,2,3
BASE PAD SPACER 111850 314522 84 BASE PAD SPACER Yes Model Compatibility List $0.80 / Each

2,3,4,5,6,12,13,14,46
BASE PAD 102503 301345 85 BASE PAD Yes Model Compatibility List $2.19 / Each
3,12,13,14,46,40
146259 357367 86 BASE No Model Compatibility List $316.12 / Each

3
WHEEL 100151 139090 87 WHEEL Yes Model Compatibility List $2.11 / Each

8,45
KEY/CLIP w PRONGS 100108 263710 88 KEY/CLIP w PRONGS Yes Model Compatibility List $19.07 / Each

1,2,9
WIRE TIE 100073 132315 89 WIRE TIE No Model Compatibility List $0.56 / Each

1,2,4,5,6
146272 344685 90 CONSOLE No Model Compatibility List $500.10 / Each

7
CONSOLE FRAME 122143 306941 91 CONSOLE FRAME Yes Model Compatibility List $38.06 / Each

3,7
Ground Wire 4 Inch 100187 215822 92 Ground Wire 4 Inch Yes Model Compatibility List $2.09 / Each

4,5,6,7
CONSOLE CLAMP 100292 243797 93 CONSOLE CLAMP Yes Model Compatibility List $0.75 / Each

2,9

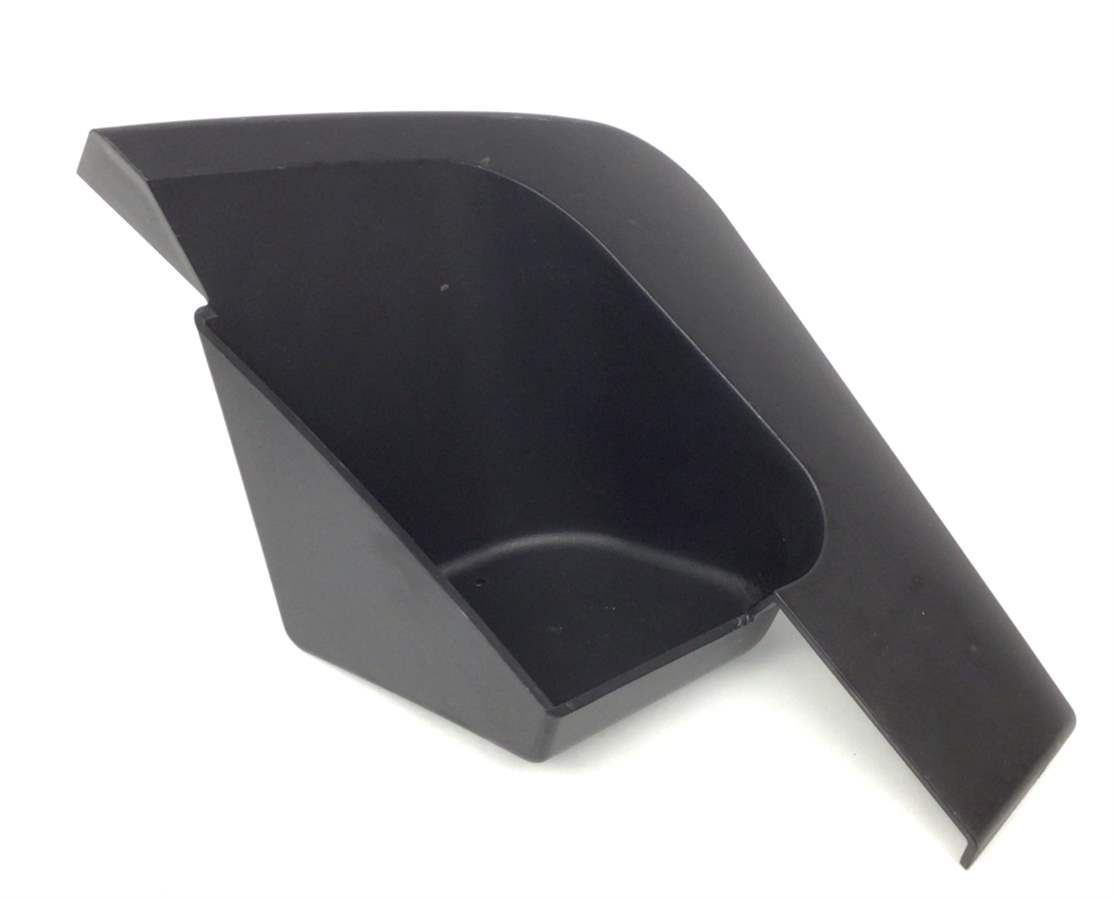

146246 302588 94 LEFT TRAY Yes Model Compatibility List $13.95 / Each

1
RIGHT TRAY 146247 302587 95 RIGHT TRAY Yes Model Compatibility List $13.95 / Each

1
146248 317364 96 CONSOLE BASE No Model Compatibility List $91.56 / Each

7,3
M8 LOCKNUT, DECK MTG 100099 333350 99 M8 LOCKNUT, DECK MTG Yes Model Compatibility List $1.44 / Each

2,3
102722 265237 100 1/4" X 1 3/4" BOLT No Model Compatibility List $1.28 / Each

2
Reed Switch Cable Retainer Clamp 1011798 131090 114 1 Reed Switch Cable Retainer Clamp Yes Model Compatibility List $0.46 / Each

4,5,6,2,1,47
Tinnerman Clip 1011229 133333 126 1 Tinnerman Clip Yes Model Compatibility List $0.65 / Each

2,9,1,46
Magnet 1009452 113842 137 1 Magnet Yes Model Compatibility List $1.10 / Each

1,8
RELEASABLE WIRE TIE 100064 116926 # RELEASABLE WIRE TIE No Model Compatibility List $0.25 / Each

1,2,4
100088 123945 # TECH SHEET ENVELOPE No Model Compatibility List $0.94 / Each

1
3/16-7/32 100190 128457 # 3/16-7/32" ALLEN WRENCH No Model Compatibility List $18.74 / Each

1
100491 130421 # 4" GREEN WIRE, F/RING Yes Model Compatibility List $2.39 / Each

4,5,6
100083 130424 # 4" BLACK WIRE,F/F, POWER No Model Compatibility List $3.49 / Each

4,5,6
103887 131818 # 8" BLUE WIRE, 2F No Model Compatibility List $4.03 / Each

4,5,6
113391 135651 # 4" BLACK WIRE,M/F No Model Compatibility List $3.34 / Each

4,5,6
FLOOR MAT 36X72 100097 146119 # FLOOR MAT 36X72" No Model Compatibility List $42.90 / Each

1
111979 154604 # 16" G/Y F/R, FILTER BKT No Model Compatibility List $4.30 / Each

1
FERRITE CLAMP 100484 184873 # FERRITE CLAMP Yes Model Compatibility List $19.89 / Each

4,5,6,2,1
105639 198089 # 6" BLUE WIRE, F/F No Model Compatibility List $3.65 / Each

4,5,6,1
100493 198091 # 6" WHITE WIRE, 2F No Model Compatibility List $3.67 / Each

4,5,6
113527 198098 # 6" RED WIRE,M/F No Model Compatibility List $3.68 / Each

4,5,6
113607 203021 # 16" WHITE WIRE,F/F No Model Compatibility List $5.39 / Each

4,5,6
100405 210559 # 20" WIRE HARNESS No Model Compatibility List $11.68 / Each

4,5,6
AUDIO WIRE,18 100197 215823 # AUDIO WIRE,18 Yes Model Compatibility List $8.87 / Each

4,5,6
1 TUBE LUBE KIT 100095 219168 # 1 TUBE LUBE KIT No Model Compatibility List $17.00 / Each

23
3 TUBE LUBE KIT 100096 219170 # 3 TUBE LUBE KIT No Model Compatibility List $28.18 / Each

1
113608 223045 # 16" BLUE WIRE,M/F No Model Compatibility List $4.92 / Each

4,5,6
109973 250472 # 8" GRN/YLLW WIRE,F/R No Model Compatibility List $9.46 / Each

4,5,6
113452 255393 # CAUTION DECAL,5LANG No Model Compatibility List $9.12 / Each

7,3
113472 255394 # WARNING DECAL,5LANG No Model Compatibility List $9.12 / Each

7,3
100490 255997 # 8" GREEN WIRE, F/RING No Model Compatibility List $24.25 / Each

4,5,6
100117 268476 # DECAL, GROUNG WARNING No Model Compatibility List $0.91 / Each

1,3,7
INCLINE MOTOR SENSOR KIT 100162 286707 # INCLINE MOTOR SENSOR KIT No Model Compatibility List $50.13 / Each

47
146273 344651 # TECH SHEET No Model Compatibility List $0.00 / Each
Out Of Stock
1
146290 344652 # LITPAC, NOTE: No Model Compatibility List $119.24 / Each

4,5,6
146274 344653 # USER-S MANUAL, ENGLISH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146275 344654 # USER-S MANUAL, SPANISH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146276 344655 # USER-S MANUAL, FRENCH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146277 344656 # USER-S MANUAL, GERMAN No Model Compatibility List $0.00 / Each
Out Of Stock
1
146278 344657 # USER-S MANUAL, ITALIAN No Model Compatibility List $0.00 / Each
Out Of Stock
1
146279 344658 # USER-S MANUAL, DUTCH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146280 344659 # USER-S MANUAL, PTRGS No Model Compatibility List $19.40 / Each

1
146281 344660 # USER-S MANUAL, HUNGARIAN No Model Compatibility List $0.00 / Each
Out Of Stock
1
146282 344661 # USER-S MANUAL, POLISH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146283 344662 # USER-S MANUAL, CZECH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146284 344663 # USER-S MANUAL, TURKISH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146285 344664 # USER-S MANUAL, ROMANIAN No Model Compatibility List $0.00 / Each
Out Of Stock
1
146286 344665 # USER-S MANUAL, SWEDISH No Model Compatibility List $0.00 / Each
Out Of Stock
1
146287 344666 # USER-S MANUAL, ARABIC No Model Compatibility List $0.00 / Each
Out Of Stock
1
146288 344667 # USER-S MANUAL, BULGARIAN No Model Compatibility List $0.00 / Each
Out Of Stock
1
146289 344668 # USER-S MANUAL, UKRANIAN No Model Compatibility List $0.00 / Each
Out Of Stock
1
146269 344670 # HARDWARE KIT, NOTE: No Model Compatibility List $54.31 / Each

1
100094 356520 # ACCESSORY KIT No Model Compatibility List $42.89 / Each

1,4,5,6
109948 357530 # DRIVE MOTOR GRND WIRE No Model Compatibility List $5.27 / Each

4,5,6,10
5MM ALLEN WRENCH 100604 045008 # 5MM ALLEN WRENCH Yes Model Compatibility List $3.85 / Each

1 5/32 100191 045023 # 1 5/32" ALLEN WRENCH No Model Compatibility List $4.62 / Each

Incline Motor Sensor Kit 1003656 286707 # 1 Incline Motor Sensor Kit No Model Compatibility List $50.13 / Each
Out Of Stock
47
Rear Idler Roller 1008219 263724 Rear Idler Roller Yes Model Compatibility List $54.99 / Each
Out Of Stock
26
Elliptical Reed Switch RPM Speed Sensor 1000577 185207 Elliptical Reed Switch RPM Speed Sensor Yes Model Compatibility List $12.99 / Each
47
Reed Switch RPM Speed Sensor 1000578 185207 Reed Switch RPM Speed Sensor Yes Model Compatibility List $21.99 / Each

47
Flexonic Motor Belt 1002826 307209 Flexonic Motor Belt Yes Model Compatibility List $19.99 / Each
Out Of Stock
1
Front Drive Roller 1001958 322428 Front Drive Roller Yes Model Compatibility List $59.99 / Each

26
Flexonic Motor Drive Belt 1002554 307209 or 306894 Flexonic Motor Drive Belt No Model Compatibility List $37.99 / Each

Speed RPM Sensor Reed Switch 1002533 185207 Speed RPM Sensor Reed Switch Yes Model Compatibility List $14.99 / Each

47
CONTROLLER PLATE 1037621 315047 CONTROLLER PLATE Yes Model Compatibility List $8.00 / Each

7,8,48,1,40
Screw (New) 104355 102959 Screw (New) Yes Model Compatibility List $11.99 / Each

1
View Drawing
